【Blender】ループ素材のモーショングラフィックスを作る【2.91】

2020-12-09

Blenderを使ってVJや音楽のMVに使えそうなモーショングラフィックス素材を作っていく。

目次

この記事で作る映像

Blenderのみを使って次のループ作品を作る。

参考動画

まずはじめにこの記事は次のYoutube動画を参考に執筆させていただいている。

英語ではあるが興味があれば本家も参照してほしい。

Blender - Seamless Tube\VJ Loop in Blender 2.8 - YouTube

この記事を読む価値

動画見ればいいのでは?と言われそうなので先に。

動画は英語なのと、途中からカットされていたり最後の方仕上げが曖昧で終わっている。

何よりも後半は少し独自性を加えて動画とは違う方向で仕上げているのでぜひ読んでほしい。

またところどころバージョンの差で操作が変わっている点もあるので動画でわからないときもこの記事を見ると良い。

デフォルトのキーフレーム補完設定

まずはキーフレームの補完設定をする

ver2.91では

英語:Preferences > Animation > F-Curves > Default Interpolation

日本語:プリファレンス > アニメーション > デフォルトの補完

これをリニアにする。

image-20201206132956670

Interpolationはキーフレーム間の動き出しを遅く、中間で早く、止まる付近で遅くする「ベジェ」がデフォルトになっているが「リニア」にすることで等速になる。

面を追加

Shift + Aで追加メニューを出して「平面(Plane)」を追加

image-20201207052559310

image-20201207052641744

Sキーで拡大モード > マウスを動かさないで8キーで絶対値でサイズを拡大 > クリックして決定

image-20201207053334668

ひとまずこれをガイドとして制作する(後で非表示にする)

カメラを追加

※動画と同様の操作にしたかったのでデフォルトで入っていたカメラオブジェクトは一度削除した

SHIFT + A > カメラ でカメラを追加

image-20201208203027223

カメラが微妙な角度になっているので面に対して並行にする。

image-20201208203118612

オブジェクトのプロパティ>トランスフォームの回転を上から90, 0, 0に設定

image-20201208203234845

image-20201208203257228

カメラが真横に向いた。

画面左から移動ツールを選択

image-20201208203343399

これで移動できる。

CTRLをクリックしながら移動すると、ピッタリとマス目にスナップして移動できる。

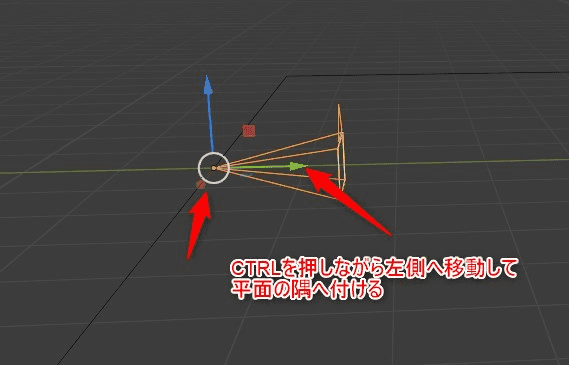

CTRLを押しながら緑色の矢印をひっぱってはじめの平面の端まで移動

image-20201208203602797

タイムラインを編集

画面下部のタイムラインエディタにてフレームが1にある状態で

image-20201208204201424

先程と同様カメラオブジェクトのプロパティからYの右側にある小さな点をクリック

image-20201208204247317

これでタイムラインにキーフレームが打たれる

image-20201208204316978

フレームの長さを50にする(50フレームの映像になる)

image-20201208204430156

※これらはFPSの設定ではないので勘違いしないように。

image-20201208204757414

現在のフレームを51にして、カメラを反対側に移動。

ここでまたカメラのYのキーフレームを打つ

image-20201208204855386

image-20201208204909672

ここまでやるとフレームを動かすとカメラが自動的にスライドしていくようになっている。

円柱を追加

メッシュから円柱を追加

image-20201208205153967

円柱を追加すると右下に設定っぽいウィンドウが出る。

調べたのだが正式な名称はわからなかった。

出ていない場合はF9キーを押せば良いらしい。

image-20201208210306327

ここで直接数値を入れて円柱の形を変更できる。

注意点は他の作業を行うと円柱の形は確定してしまうようでこのウィンドウは呼び出せない(追加した直後しか数値で形を決められない)

image-20201208210509119

頂点を3、ふたのフィルタイプをなしに設定

これで穴が空いた三角柱になる

image-20201208210616146

回転を90度に設定

image-20201208210642556

三角柱を選択したまま

Sキー > 3キー で3のサイズへ大きくする

image-20201208210909411

三角柱を編集

TABキー or 画面右上を操作して編集モードへ

image-20201208212453857

隣のボタンの真ん中「辺選択モード」に切り替える

image-20201208212936936

これでポリゴンの辺を選択できるようになる。

SHIFTを押しながら三角形の辺をそれぞれ選択(SHIFTで複数選択)

image-20201208213110594

トランスフォームツールに入れて

image-20201208213149441

image-20201208213242790

緑の矢印をまたCTRLを押しながら引っ張って平面の隅に合わせる

反対側も同様の作業

image-20201208213357881

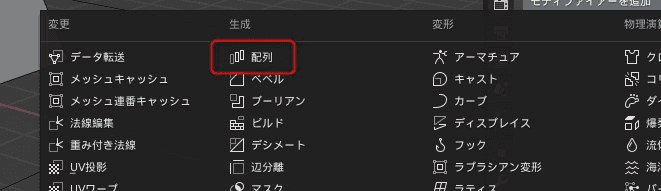

モディファイアーの追加 >配列

image-20201208214115570

ここから追加

image-20201208214130970

オフセットをX=0, Z=-1に設定

image-20201208214641767

-1でも+1でも複製できるがカメラの動く方向の設定によって合わせる

これで元の三角柱と同じものがZ軸に複製されて現れる=三角形のトンネルが延長される

image-20201208214504491

数を30に設定することで、30回複製される。

image-20201208214845552

※ZBrushのArrayMeshに似ている

image-20201208214833335

モディファイアーの追加 > ワイヤーフレーム

同じくモディファイアーを追加からワイヤーフレーム

image-20201208220849624

このときモデルに何も変化がない場合はTABキーを押してオブジェクトモードに戻ること。動画では解説されていなかった。

image-20201208221724710

映像の確認

シーンコレクションのカメラの右側が押されていることを確認

image-20201208221936018

テンキーの0を押すとカメラが向いているところに視点が移る

※カメラが複数ある場合こちらが押下されていないと別のカメラが対象になる

image-20201208222047193

タイムラインの再生ボタンをクリックすれば次のように動くはず

またフレームがはじめに戻ってもループしていることを確認。

平面をレンダーしないように設定

平面は単なるガイドで使っただけなので、レンダリングに影響しないように設定する。

image-20201209001702948

可視性からレンダーのチェックを外せばOK

これが入ったままだとライティングに変なムラが発生してきれいにループしない。

お好みでライトを設定

レンダリングするときにライトの影響を受けるので印象が変わる。

というわけでライトも設定した。

この後物体を「光らせる」のでこの作業は不要といえば不要。

恐らくライトははじめから追加されているが、CTRL+Aで追加しても良い。

私はカメラと同じ作業でライトがカメラに追従するよう設定した。

このあたりはやり方はカメラと同じ。

image-20201209002000080

仕上げ:フレームを光らせる

三角柱のオブジェクトを選択。

モディファイアーから更にもう一つワイヤーフレームを追加する。

image-20201209033345108

ワイヤーフレームが追加されたら、追加された方の「オリジナルを置換」のチェックを外し

「マテリアルインデックスオフセット」の値を2に変更

image-20201209033504070

「オリジナルを置換」のチェックを外すと元のポリゴンの上に追加する形でワイヤーフレームが描画される。

「マテリアルインデックスオフセット」の数値で複数設定するマテリアルの番号を指定して適応する。

マテリアルプロパティを選択して新規

image-20201209033947595

ここからマテリアルを追加していく。

1つ目は新規ボタンをおしたままのデフォルトを設定。

image-20201209034024486

右上の「+」マークを押してもう一つマテリアルを追加。

image-20201209034115060

「放射」を選択

image-20201209034142587

放射マテリアルのカラーを好きな色に設定

強度を50ぐらいに設定

image-20201209034257565

すると画面はこんなかんじ(3Dビューのシェーディングをレンダーにする)

image-20201209034646160

image-20201209034310881

光らせる

あとはレンダー設定でこのピンクのラインを発光させる。

レンダープロパティ > ブルーム をオンにするだけ。

image-20201209034814976

なんとなくモーションブラーもいれてみた。

再生して確認

画面下のタイムラインで再生してループするかチェックしよう。

レンダリング

image-20201209035054504

レンダリング設定から出力のあたりを好きな設定にする。

ファイルフォーマットは動画のうちどれかにしよう。

image-20201209035147114

FFmpegは圧縮率が非常に高いはず。

CTRL+F12でレンダリング

映像のレンダリングはCTRL+F12キーでスタート

完成

殆ど何もしていないのに映画のような質感でレンダリングされた。これはすごい。

今回はループ素材なので出力された短い映像を編集ソフト上でループさせることによって長い映像にしている。

Ducky 3DチャンネルのNathan Duck氏はもっと背景を追加して面白くしているのでこの先私もいろいろできたらと思う。
