【ZBrush】ZModeler > Bridge(ブリッジ)のポリゴンアクション編

2020-12-16

Bridgeの面、辺、点とある3種類のアクションのうち面であるPolygon(ポリゴン)に限って解説する。

目次

ZModeler - Bridge(ブリッジ)

image-20201208014353503

ZModelerのアクションで基本的には面と面などを「つなぐ」のがブリッジ。

一部エッジを追加する機能もあるが今回の「ポリゴン(面)」を対象とした記事では登場しない。

Polygon Actions

本記事ではこのブリッジの面(ポリゴン)へのアクションに限定して解説する。

他にもEdge(辺), Point(点)でアクションが変わるのでそちらは別記事にて解説している。

image-20201216012948350

関連記事

辺:【ZBrush】ZModeler > Bridge(ブリッジ)のエッジアクション編

点:【ZBrush】ZModeler > Bridge(ブリッジ)のポイントアクション編

Target > Two Polys(2つのポリゴン)

ターゲットは二種類。

image-20201208014625656

まずはターゲットから最も簡単なTwo Polsを選択。

これは面を2つクリックして接合するという一番シンプルな機能。

image-20201208014806560

赤矢印がついているところを順番に1回づつクリックしてつなげてみる。

image-20201208014834960

このようにつながってZ字になった。

このターゲットはモディファイアがないので覚えるのはこれだけ。

Target > Connected Polys

日本語:接続されたポリゴン

image-20201209022316452

こちらは隣接した2つのポリゴンに対してブリッジを掛けるターゲットである。

ただ、モディファイアが多いため覚えることも多い。

どっちのポリゴンをブリッジする?

まず、ポリゴンにカーソルを合わせると次のような表示になる。

image-20201209022718192

ここで左側にうっすらオレンジ色の線がでているのがわかるだろうか。

これがすなわち「左側のポリゴンとブリッジする」という意味。

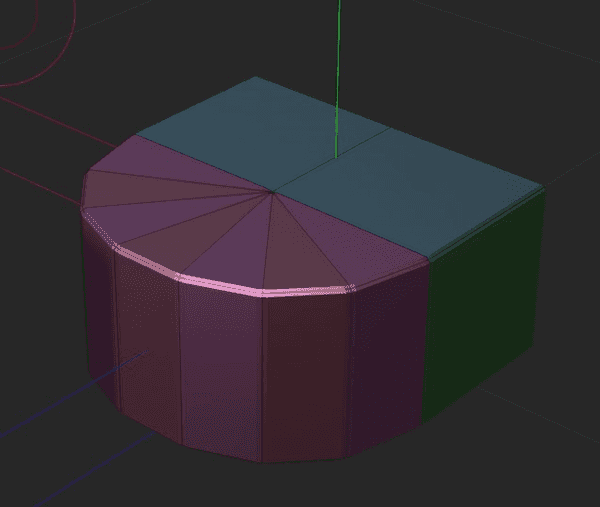

image-20201209022812682

このようになる。

盛り上げ方

操作に少しクセがある。

マウスを左右に動かして「盛り上がりの高さ」

マウスを上下に動かして「丸み(追加するポリゴン数)」を操作する。

すなわち、左右にしか動かさないと

image-20201209022931064

どれだけうごかしても尖るだけ。

こんどは上下にしか動かさないと

image-20201209022959887

面が増えるだけ。

フリーハンドだと微妙に左右が入るのでトポロジがおかしなことになりがち。

よって上下左右をうまく組み合わせて形を作る。

カーブの形状

ターゲットの下のウィンドウでカーブの形状を選ぶことができる。

image-20201209024229559

日本語

image-20201209024217367

その名の通りのカーブの形状を選択する。

非常に変化が微妙なので言葉では説明できない。

後述するModifiersを使って固定値で盛り上げた比較画像を並べてみたので参考程度に。

Bezier Curve(ベジェカーブ)

image-20201209025732497

Spline(スプライン)

image-20201209025746490

※同じ設定値でもこれだけ低くなるようだ。フリーハンドにすると高くもできるがベジェとの差はよくわからない。

Circle(円)

image-20201209025828996

Arcs(アーク)

image-20201209025842023

Arcs and Lines(アークと直線)

image-20201209025908657

上との違いが微妙。もっと他の面に適応すると差がでてくる?

Round Corners(角丸)

image-20201209025924750

Small Round Corners(小角丸)

image-20201209030018445

Tight Round Corners(強めの角丸)

image-20201209030035896

徐々に角が丸くなっているのがわかる

Straight Lines(直線)

image-20201209030104351

Modifiers

ここでブラシに変化を加えることができる。

Curvature(曲率)

image-20201210012813623

InteractiveSpecifiedのどちらかを選ぶ。

数学的に難しいことは説明できないが、単純に右側のSpecified Curvetureを選ぶと盛り上がる高さが固定になると思っておけば良い。

image-20201210013704182

例えばこんな感じにブリッジしたとして、マウスをどれだけ左右に動かそうともこの高さは一定のままになる。

Resolution(密度)

image-20201210013949198

カーブの面の数を指定。

Interactiveならマウスで調整が可能で、右のSpecifiedなら固定値になる。

次は数値8Specified

image-20201210013934993

単純に8枚のポリゴンとなっている。

Align(整列)

TangentNormalが選択できる

image-20201210015734429

ここで言うNormalとは普通という意味ではなく法線という意味かと思う。

数学的に難しいと言うこと以前にどういう違いがある設定なのかわからなかった。

一つ例だけだしておく

image-20201210015831426

この星型に全く同じブリッジをこのAlignだけ設定を変えて適応する。

image-20201210015949109

左がNormal, 右がTangent

ブリッジの扇状の伸び方が変わる模様。

次のようは平らな面に適応する場合は全く差がない。

image-20201210020206562

よほど数学に強い人か上級者でなければこの設定は弄らなそうである。

Variable, Constant width

日本語:幅変異、幅一定

これに関しては公式の説明書が空白になっており私がいくつか実験したなかで差異が感じられなかったので割愛することにした。

もっと深い調査が必要。

NonSymmetrical、Symmetrical

日本語:シンメトリ、非シンメトリ

こちらも上に同じ。全く違いがわからないため省略。

Polygroup Rows, Flat

日本語:ポリグループ列、ポリグループ平面 image-20201212021207515

こちらはBridgeによって作られるポリゴンのグループ化に関するオプション。

Polygroup Rows

Rowsにすると交互にポリグループになる

image-20201212021257224

Polygroup Flat

Flatにすると全体が一つのポリグループになる

image-20201212021322049

Rowsがデフォルトなので、基本的には交互にポリグループになるのだがそのメリットは私にはわからない。

なにか具体的なユースケースを発見したら追記したい。

Triangle & Quadrangles Sides Loop

日本語:三角と四角サイドループ

image-20201212022107926

余談:画面ではTris&Quads Sides Loopに省略されているが英語ドキュメントではこの見出し通りのタイトル。

デフォルトでこの「1」が設定されている。

ブリッジのサイド側を三角ポリゴンと四角ポリゴンを混ぜて表現する

次を拡大してみてみるとわかる。

image-20201212022423053

扇状の三角ポリゴンがピボットのあたりに追加されている。

image-20201212022521153

その外側は四角ポリゴン。

恐らく数字の「1」は1%だと思われる。50にすると

image-20201212022638576

このようになる。

デフォルトでこのように三角と四角が混ざるようになっているのだが、コレのメリットはわからなかった。

Triangle Sides(三角サイド)

こちらにすると完全に三角形のみになる

image-20201212022812672

美しい面のながれができるが、三角形はなにかとトラブルが多いポリゴンらしいのでZBrushの外へエクスポートするなら避けたほうが良い?

Quad Sides(四角サイド)

こちらにすると四角形のみ。

image-20201212022835723

これだとサイドのポリゴンが減ることになるのでその弊害もありそう。

以上

とても重要な機能であるブリッジだが、できることが非常に多いため細かい箇所まで勉強しておかないと使いこなせない機能だ。

辺や点と合わせて何ができるかを必ず見ておきたい。
