【ZBrush】やたら詳しいNanoMesh #1

2021-02-09

ZBrushのNanoMeshを細かいところまで解説

zbrush_nanomesh

目次

このシリーズの記事一覧

【ZBrush】やたら詳しいNanoMesh #2「Alignment」

【ZBrush】やたら詳しいNanoMesh #3

NanoMesh(ナノメッシュ)

ZBrush4R7(2015)に追加された機能。

ポリゴン1枚ごとに既存のメッシュを重ねて挿入する機能。

image-20210127020153654

Modify TopologyにあるMicro Meshという機能の上位版がNanoMesh

長い記事

ほぼ全てをカバーする目的で記事を執筆しているが、非常に沢山のパラメータが存在するためこの記事も長い記事となる。

またAlignment, Colorize, Uv, Inventoryのタブで分けられた機能が存在するが、こちらを入れてしまうと更に記事が膨れ上がってしまうため別記事とさせていただくことにした。

image-20210208042438183

NanoMeshとは

NanoMeshは土台となるメッシュの各ポリゴンにメッシュをインサートする機能。

image-20210208043536748

一度の適用で複数の面へインサート出来るので上のようなモデルが簡単に作成可能。

更にこれを複雑な配列にしたり、位置や回転などを調整できる。

使い方

ツールパレット上にタブがあるがデフォルト状態ではグレーアウトしており、何も選択できない。

image-20210126053338981

Insert NanoMesh

ZModelerにして面の上にカーソルを合わせてスペースキーでポリゴンアクションの選択画面が出る。

ここでInsert NanoMeshを選択

日本語:ナノメッシュを挿入

image-20210127020345738

このブラシを使うことでナノメッシュを適用できる。

ポリグループが重要

次がInsertNanoMeshで配置した例。

TargetAll Polygons(全てのポリゴン)に適用したもの。

image-20210127020153654

ここで重要なのはNanoMeshは「同一のポリグループにしか適用されない」ということ。

つまりこのポリグループを塗り替えてしまうと追加したメッシュが消えてしまう。

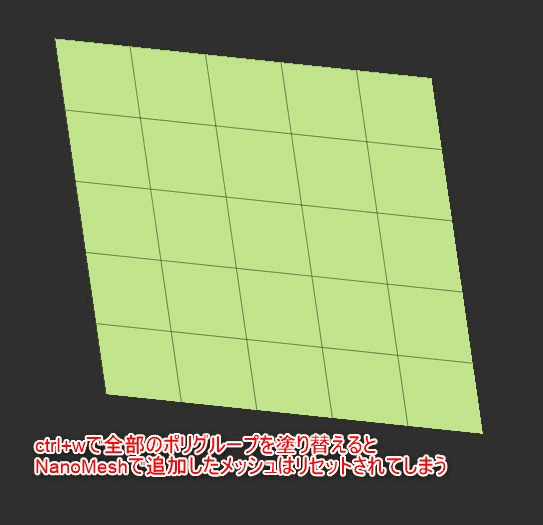

例えばctrl+w

image-20210127020717413

このようにリセットされてしまう。

任意のメッシュを追加するには

image-20210127021000479

デフォルトではPolySphereとなっているものしか選べない。

自分で作る

自作のメッシュをNanoMeshにするには、まず好きなモデルを作る

image-20210127022013868

上のBrushメニューからCreate InsertMesh(インサートメッシュの作成)

image-20210127022136576

※この時「カメラ正面」が生成されるナノメッシュの方向になるのでカメラの向きに注意して作る

この状態ではまだインサートメッシュブラシが作られただけなので

image-20210127022233772

続けてCreate NanoMesh Brush(ナノメッシュブラシの作成)をクリック

image-20210127022255821

自動的にブラシがZModelerInsert NanoMeshになっている

image-20210127022347952

あとはそのまま好きなツールに移動して

image-20210127022450350

面をクリック+ドラッグ(サイズ変更)して適用するだけ。

image-20210127022621488

※TargetがA Single Polyのままだと単一ポリゴンだけになるのでAll Polygonsを始めお好みの適用範囲を選ぶ。

ポリゴンターゲットが全くわからない場合は私の記事で全てまとめているので参照

【ZBrush】ZModelerのポリゴンターゲットを全解説!

既存のブラシを使う

IMM系のブラシなど既存のものを選択して上と同様にCreate NanoMesh Brushを選べばそちらもNanoMeshとして使うことが出来る。

LightBoxBrushタブにも色々あるので使ってみるのも良い。

ナノメッシュを調整する

上のようにはじめにメッシュにナノメッシュを適用した状態でToolタブ内にNanoMeshから設定を変更することで微調整をすることが可能。

image-20210128012704764

NanoMesh On

日本語:Nメッシュ有効

image-20210128012847850

こちらで表示のオンオフが切り替えられる。

Index

日本語:インデックス

image-20210128013157021

<<>>ボタンでインデックスを1スライダずつ移動することも可能。また左の画像をクリックするとサムネイルを見てクリックで移動できる。

ナノメッシュはポリグループごとに1種のナノメッシュを適用できるが、逆を言えば複数のポリグループがあればそれぞれ別のナノメッシュを適用できる。

image-20210128013315385

そして「どのナノメッシュを編集するのか」を切り替えるのがIndexスライダ。

※このスライダを動かしただけでは外観は何も変わらない。あくまでどのメッシュを編集するかという指定。

Hide Others

日本語:その他非表示

image-20210128013523678

こちらは上のIndexで指定しているナノメッシュ以外を非表示にするボタン。

上の例ではIndex 1Hide Othersすると

image-20210128013641440

Copy, Paste

日本語:コピー, ペースト

image-20210128014721203

現在指定されているIndexの「パラメータだけ」をコピー、ペーストする機能

これは少し注意が必要でナノメッシュそのものはコピーされない

つまり下部のスライダの値は調整されるが、メッシュの原型は別のものに適用しても変化しない。

image-20210128014855487

Edit Mesh

日本語:メッシュ編集

ショートカット: shift + N

image-20210129020501432

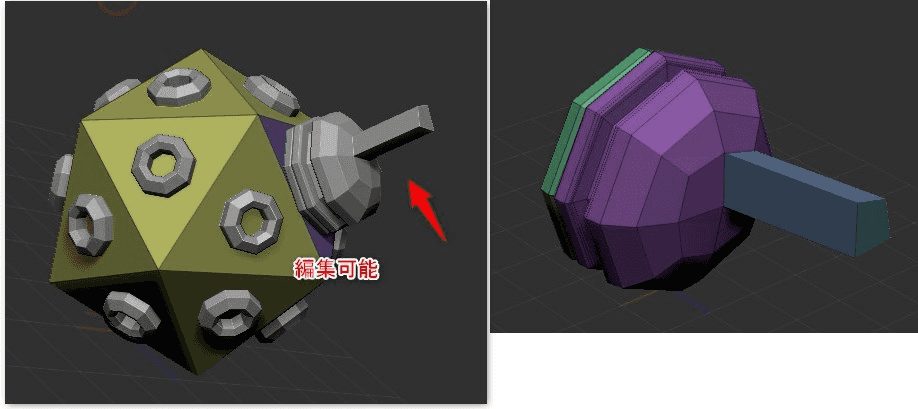

このボタンをクリックすると画面が2つに別れ、右半分で適用されているナノメッシュを直接編集することが出来る。

image-20210129020708482

image-20210208044349525

当然ではあるが元となるメッシュを編集すればそれが複製されるので、左側に適用されている全てのナノメッシュの形状が変化する。

画面二分割が戻らなくなった時

Edit Meshのバグとは思うが作業中にブラウザなど別アプリへフォーカスを移動するとEdit Meshをオフにしても二分割が解除されなくなる時がある。

そもそもこの画面分割の機能はSplitScreenという機能を利用したものなのでそちらをオフ(スライダを0)にすれば良い。

Transform > Split Screen

日本語:トランスフォーム > 画面分割

image-20210129021140359

Show Instances

日本語:インスタンスの表示

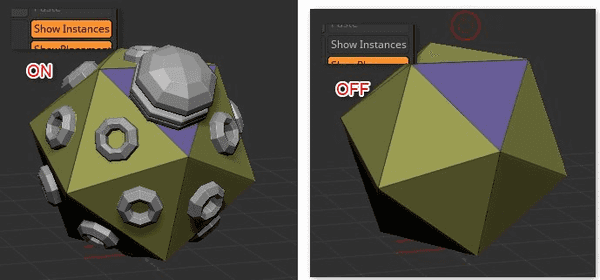

一時的にナノメッシュを非表示にする。

image-20210129022020282

適用されている全てのナノメッシュが非表示になるので結果的にNanoMesh Onボタンとの使い分けが思いつかない。

image-20210129022352474

もしかしたらかなり大規模なナノメッシュだと処理速度に何かしら差があるのかもしれない。

ShowPlacement

日本語:配置表示

image-20210129023324279

こちらは逆にナノメッシュを適用している側のメッシュが非表示になる

※つまりナノメッシュではない土台となっているメッシュ側が非表示になる。

image-20210129022610227

ナノメッシュが配置されるガイド用のポリゴンを用意して後々ガイドだけ削除するようなケースであればかなり有用なのでこの機能は覚えておきたい。

FreezePlacement

日本語:配置固定

image-20210130073416415

ナノメッシュが適用されている平面側を変更しても挿入されたナノメッシュが維持される。

例えば上からQMeshするとその面のナノメッシュは消えてしまうが

image-20210130074039145

FreezePlacementをオンにした状態でQMeshした時は次のようになる。

image-20210130073239752

他にもナノメッシュが適用されている面にInsert NanoMeshを入れた時、通常ならメッシュは「入れ替え」になるがFreezePlacementがオンになっている場合は「さらに追加」されるような形になる。

まずはOFFの例

image-20210130072303740

次がONの例

image-20210130072526210

余談

v2021.5.1ではInsert NanoMeshを上から適用した場合にFreezePlacementボタンがオフになるが、内部的にはONになったままの模様(バグ?)

また作業中にオンオフを切り替えるとメッシュが消えてしまったり(Insert NanoMeshで追加した場合はなぜか消えない)と少々取り扱いが難しいのでよく確認しながら作業すること。

Prop, Fit, Fill

image-20210131021538379

ナノメッシュを配置するポリゴンの形状に応じて変化させるボタン。

Prop, Fit, Fillのうちどれか一つしか選択できない。

今回はわかりやすいように次のモデルに適用して実験する。

image-20210131021725790

※分かりやすいようにSizeスライダを1に指定してある(Sizeに関しては後述)

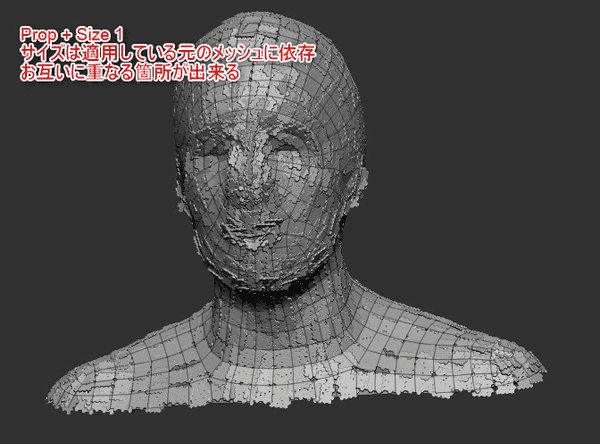

Prop(デフォルト)はナノメッシュを適用した元のインサートメッシュ絶対値からサイズが計算されるので

image-20210131022028552

このようにメッシュによっては重なったり重ならなかったり。

PropのままSizeスライダを調整して重ならないようにすると次のように思っていたのと違う形状になることがある。

image-20210131023304397

これをもう少しいい感じに調整したい場合はにFitをオンにしてみる

image-20210131022247057

縦横比が元のメッシュに合わせて変化するので重なりがなくった。

このFitはナノメッシュ自体の比率は変化していないのでスキマが出来る。

これをもう少しキレイに埋めたい場合はFillを利用する。

image-20210131022543331

このようにFillを使うと更にナノメッシュ側の比率も変化するので装甲のようなエフェクトにできる。

いずれも注意点としてはSizeを1以上にすると重なる箇所が現れるので、スキマを埋める場合は基本Size=1からスタートすると良いかと思う。

Const(Constant Height)

image-20210201042713323

デフォルトではオフ。

この機能は「一定の高さを保つ」と解説がされているが様々なケースでオンオフしてもいかなる効果も見られなかった。

英語のZBrushCentralにも同様のスレッドが上がっているが誰もこの機能を知らない模様。

これまでいろいろな機能に触れてきたがZBrush一番の謎ということでご理解いただきたい。

Clip

image-20210201043245917

デフォルトではオフ。

ポリグループの範囲をはみ出したナノメッシュの形状を潰してポリゴン内のサイズに自動で削り取る。

箱の上に大きな球体のナノメッシュを配置した例を見る

image-20210201043456897

下地のポリゴンをはみ出るサイズになっている。ここでClipをONに

image-20210201043557772

注意点:あくまでナノメッシュ範囲外のポリゴンへはみ出した箇所だけ削る効果なのでAll Poligonsに適用したナノメッシュには効果がない

image-20210201043841537

ナノメッシュは同一ポリグループにしか適用できないので、つまるところClipポリグループが別れている箇所にのみ適用されると考えれば良い

image-20210201044135556

Size

日本語:サイズ

image-20210202023128925

その名の通りナノメッシュのサイズを調整するスライダ。

ZModelerInsert NanoMeshで入れる時にドラッグした長さがサイズとして設定されている。

Width, Length, Height

image-20210202024225101

こちらはパラメータそのままの意味でWidth「幅」Length「長さ」Height「高さ」を調整する。

ここでは次を例にする

image-20210202024439175

image-20210202024820693

単純にナノメッシュ内部のX,Y,Zで拡縮してるだけかと思うのであまり細かく考える必要はないかと思う。

これだけでも組み合わせて面白い形を作ることが出来る(但し重なっているメッシュの取り扱いには注意)

image-20210202025031580

WVar, LVar, HVar

日本語:幅バリエ, 長さバリエ, 高さバリエ

image-20210202025143346

こちらのスライダは各スライダ左側のスライダと対応している。

例:WVarWidthと対応

左側のスライダで調整した値を各個体でランダムにするスライダ。

image-20210202025530904

次のようにランダム化される。

ランダムといってもスライダを動かす度にランダムに選ばれたナノメッシュが変化するわけではなく内部の変化アルゴリズム自体は決まっている模様でスライダの値を戻せば毎回同じ変形パターンになる。

※右側最大値が100%, 左側最大値が-100%を表すそうだがこの違いについてはよくわからなかった

X, Y, Z Offset

日本語:~オフセット

image-20210203045307001

※Zだけ初期値が1で他0

適用されているナノメッシュ内部のX, Y, Z軸方向にズラす機能。

あくまで追加されているメッシュ側の軸であることに注意。

こちらも分かりにくいので次の例。

image-20210203044135465

こちらにてX Offsetを変化させてみると...

image-20210203044332499

このように左斜に移動した。

つまりこの場合は平面側ではなくキューブ側のX軸に対してオフセットが作用していることが分かる。

オフセットを動かした時に「なんだか変な方向に移動するな」と感じることがあればおそらくこのアルゴリズムによるもの。

X, Y, Z OVar

日本語:~Oバリエ

こちらは上で解説したW, L, H Varと同様に各オフセットの値がランダムになる

各スライダの左側のオフセットと対応している。

image-20210203044848321

Modulate By Color

日本語:カラーにより調整

image-20210204011144861

土台となっているメッシュに塗られている色でオフセットXYZを調整する機能

色はグレースケール(白~黒)だけで調整する。

余談:こちら英語サイトを含め情報が全くでてこないので使っている人がほとんどいない機能だと思われる。解説しているサイトもないため私が調べた範囲で解説する。

まずModulate By Colorを100にする

image-20210204012113864

更に土台をポリペイントにて黒で塗りつぶし、XOffsetを調整してみると

image-20210204011829559

ナノメッシュがまったく移動しなくなる。

このままXOffset=1の状態で土台を一部白にしてみると

image-20210204012008799

左上を灰色で塗ると

image-20210204012603988

Offsetを調整していないのにズレる範囲が甘くなった。

Modulate By Colorの値はこの影響度合いを調整するスライダとなる。

Offset以外の値(Width等)には影響がない。また色を付けても関係なく白と黒の間で評価される。

補足:土台にペイントする場合はPaintブラシを使う

image-20210204013729160

X, Y, ZRotation

日本語:X, Y, Z回転

image-20210205015814713

こちらもOffset同様ナノメッシュ側の軸で回転する。

Insert NanoMeshで入れる場合XおよびYは初期値が必ず0となるが、最初に配置する時にドラッグで回転するのでこの値Zだけ配置する度に変わるので注意。

動作はOffsetの応用につき詳細は省略。

X, Y, ZRvar

上記Rotationの値を各ポリゴンごとにランダム化するスライダ。

こちらもこれまでの解説で触れているので省略。

Flip H, Flip V

日本語:水平反転,垂直反転

image-20210205023443075

Flip Hはナノメッシュ内部でX軸Mirrorした効果、Flip VY軸Mirrorと同等だと思われる。

あくまでそれぞれのナノメッシュの内部的な反転なので適用している土台の方向との相乗効果となる。

image-20210205023730995

上はあくまで例。

インサートしたときのZRotationや面の方向に応じて結果は変わってくるので直感的に試したほうが良い。

H Tile, V Tile

日本語:水平タイル, 垂直タイル

image-20210206031221693

通常は一つのポリゴンに対し一つのナノメッシュとなるが、こちらを使うことで同一ポリゴン内に複数のナノメッシュを並べる事ができる。

まずは次のなにもしていない例

image-20210206025953260

H Tile 10

image-20210206030038409

V Tile 10

image-20210206030107262

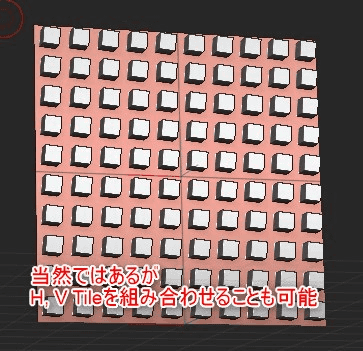

組み合わせ

image-20210206031109798

注意点:これまでの機能ではどれもナノメッシュ内部の軸に対して回転やオフセット移動であったが、こちらは土台となっているポリゴン側の軸を参照している模様

したがってこの例でキューブを斜めにしても、同様な配列になる。

image-20210206030737725

余談:どういうわけか土台が厚みのない平面ポリゴンの場合はH Tileは縦(Y軸方向に)配列される。これをキューブにするとX軸方向(外観上水平)となるが...このあたりのアルゴリズムはよくわかっていない。

Pattern

日本語:パターン

image-20210206031244452

上記Tileで増やしたメッシュの配列にパターンを加える。

※左側のパターンスライダと右側のパターンリストは連動しているのでどちらで操作してもよい

なお、こちらはパターンが複数あり冗長となりそうなので別記事にする。

次はCornersの例

image-20210206031505232

Random Distribution

日本語:ランダム分布

image-20210207054630485

分布をランダムにする。

同一のポリグループ内であればポリゴン境界線を超えて分布する。

image-20210207054619320

Tileスライダと合わせることによりもう少しコントロールした分布にすることが可能

image-20210207055133344

Random Distributionの値がH Tile x V Tile未満であれば「間引き」されるような効果となる。

それ以上に設定すると完全にランダム分布するようになる。

Random Seed

日本語:ランダムシード

image-20210208035217508

こちらはRandom Distributionで生成したランダムな分布が気に入らない場合はこちらのスライダが1変わるごとに分布が再配置される(密度は変わらない)

image-20210208035650183

公式の解説によるとこちらは密度が低い(Random Distributionの値が低い)場合に特に有効だそう。

RandArray

日本語:ランダムアレイ

image-20210208042059186

現状謎の機能。

ランダム系のスライダの挙動が変わりそうな表記であるがいかなる効果も確認できず、更に英語解説機能に解説が正しく設定されておらず表示が違う物になっている。

半ばホラーと言っても良いぐらい謎の機能。分かり次第追記する。

いったんここまで

ArrayMeshのタブ内では以上が基本のパラメータとなるが、更に折りたたみで別のタブがある

Alignment, Colorize, Uv, Inventoryのタブが存在する。

image-20210208042438183

冒頭でも述べたが、この記事自体が非常に長い記事となっているためこちらは別記事へと移動することとする。

おまけ:インスタンスとは

この記事では使わないようにしたがNanoMeshArrayMeshで度々「インスタンス」という言葉が出てくる。

この記事以外では当たり前のようにインスタンスというワードが使われているので一応整理しておく。

まず、ナノメッシュなどで複製されるもととなる「設計図」となっているモデルを「ソースメッシュ」と呼ぶ

image-20210126054954451

まだこの状態では単なる仮のメッシュ(設計図)

そしてこの設計図となるソースメッシュを「実体」として生成したものが「インスタンス」

image-20210126055136435

※インスタンスはプログラム用語でも同じような意味で使われる。

※英語でInstanceというと実体というより実例

概念としてちょっと小難しい。

プログラミングでは理解が必須の概念だが、ZBrushを扱うだけなら覚えておく必要もないかと思う。
